Home -> Produkte -> Modular Display - MDxx

MDxx
Eine Laufschrift, mit universellen Einsatzmöglichkeiten...

! Patentrechtlich geschützt !
..

Gebrauchsmusterschutz Nr.: 20 2008 010 152.2

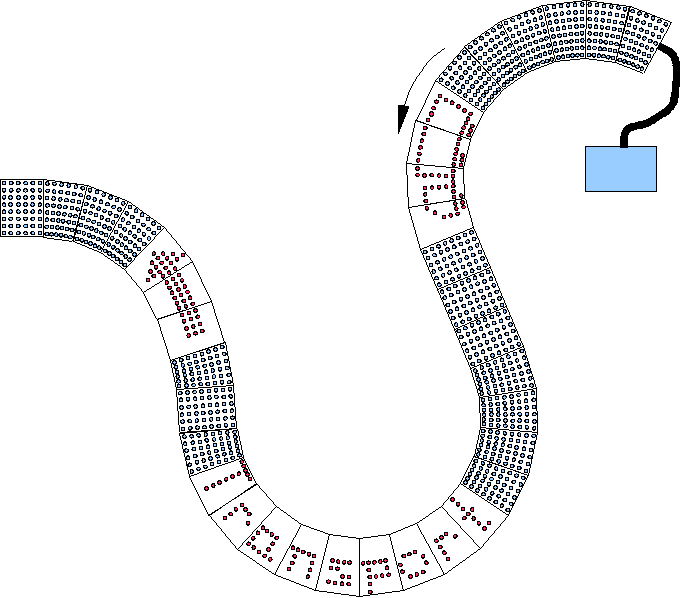

Anwendungsbeispiel:
Anwendung finden diese hochflexibel einsetzbaren Module bzw. Modulketten generell überall dort, wo flexible Lauflichtanzeigen angebracht werden können.
Auf Messen werden damit lebendig wirkende Laufschriften entlang eines Messestandes mit bewegtem Firmennamen und/oder Logo angebracht.
Im Fußboden eingelassene Modulketten lassen den Betrachter bewegte Informationsschriften, Wegweisungen oder Symbole erkennen.
Laufschriftbänder, können um beliebige Dinge (Säulen, Produkte) „gewickelt“ werden, oder sogar ein Mensch kann als bewegliche lebendige „Werbesäule“ eingesetzt werden.

Produktbeschreibung:
Die MDxx-Serie ist eine Anzeigevorrichtung zur statischen und dynamischen Darstellung von Information auf einer Anordnung von Modulen, wobei die einzelnen Module eine matrix-förmige Anordnung von Elementen aufweist, die Licht emittieren. Die Module werden elektrisch miteinander verbunden. Dadurch ist es möglich, durch einfaches Verbinden von mehreren Modulen eine Anzeige aufzubauen, um so zum Beispiel eine beliebig lange Laufschrift zu erstellen. Es gibt mehrere verschieden geformte Module (3 Basis-Module), so dass es durch Hintereinanderschalten verschiedener Module möglich ist Anzeigezüge zu erzeugen. Diese Anzeigezüge können dabei gerade oder horizontal und vertikal geschwungen sein. Es ist auch eine Drehung in Laufrichtung möglich, wobei dabei jedes Modul in Bezug zum folgenden Modul etwas um die Laufachse gedreht ist.

Die Module sind mit einer Steckverbindung miteinander verbunden. Diese Verbindungen werden für den Datentransfer zwischen den einzelnen Modulen und für die Weiterleitung der Versorgungsspannung genutzt. Jedes Modul kann an ein beliebiges anderes Modul gesteckt werden.

Technische Daten (pro Modul):

  Modulabmessungen (BxHxT) ca. (50 x 90 x 8)mm (MD29)
  Anzahl LEDs 8 x 6 = 48 (MD29)
  Farbvarianten der LED-Module blau, rot, grün, gelb, weiß
(Farben auf Anfrage)
  Betriebsspannung 5,0V (bis 3,0V möglich, -> geringere Helligkeit)


Mittlere Stromaufnahme
(Richtwert je Modul)

ca. 100mA (je nach programmierter
Anzeige, verwendeter LED Farbe
und verwendeter Betriebsspannung)


Ansteuerung / Steuergerät / Programmierung:
Die Ansteuerung kann direkt über den Anschlussstecker des ersten Moduls vorgenommen werden. Bei Verwendung des Steuergeräts des Herstellers wird dieses vom Hersteller programmiert. Auf Anfrage ist eine Beauftragung des Herstellers zur Programmierung eines vorhandenen Steuergeräts oder zur Entwicklung eines anderen Steuergeräts möglich.

Da ich keinen Handel mehr betreibe, können diese Produkte nicht mehr käuflich erworben werden. Es besteht jedoch die Möglichkeit die gesamte Entwicklung zu erwerben bzw. weiter entwickeln zu lassen.

.. .

Änderungen vorbehalten, Stand: 12/2016
