Entwicklung und Test von Test-PCB's, Testaufbauten, Testvorrichtungen, z.T. in Gehäuse verbaut
(Schaltplan, Layout, Inbetriebnahme, Test)



DDDD DD
DDDDDDDDD DDDDDD

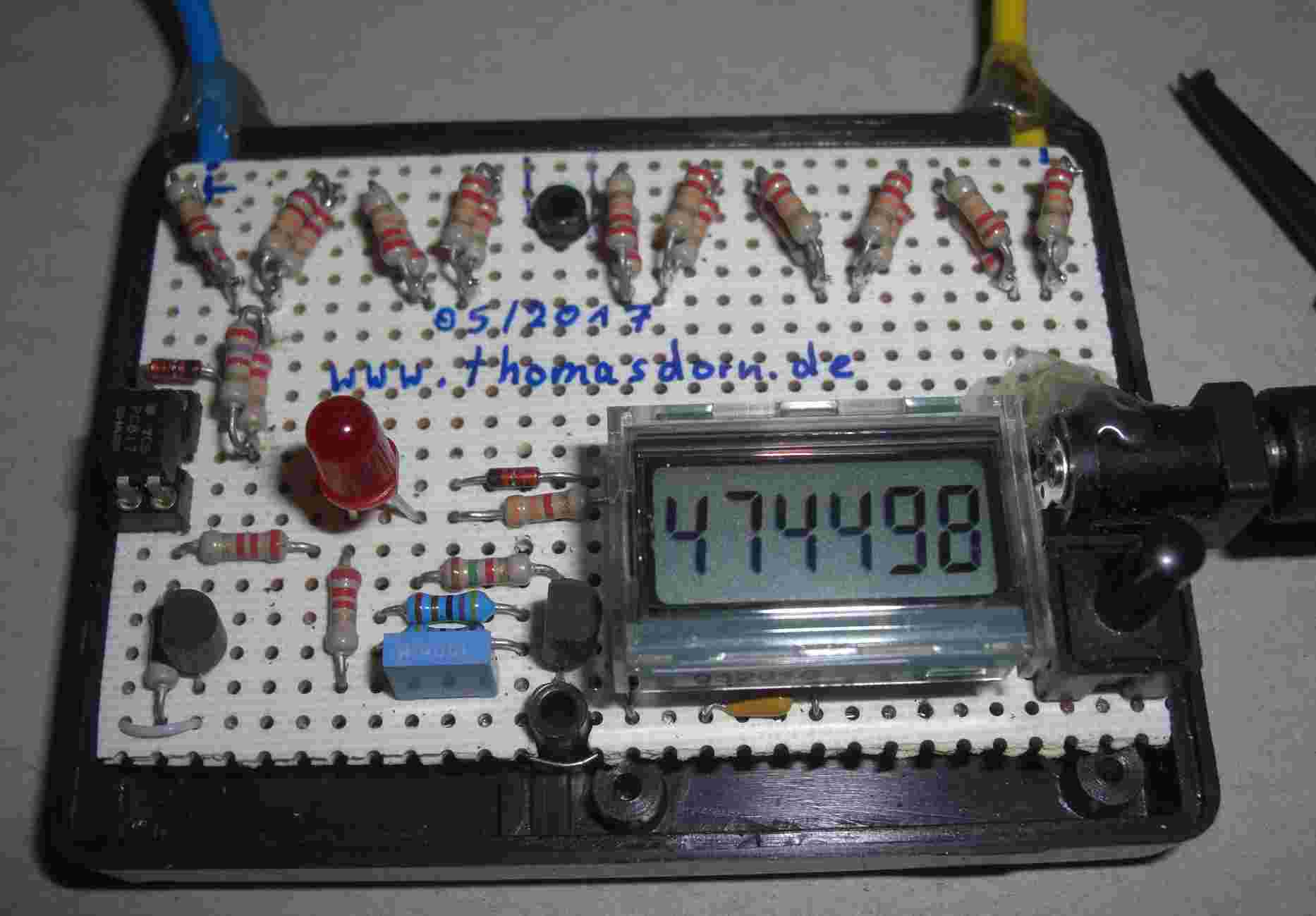

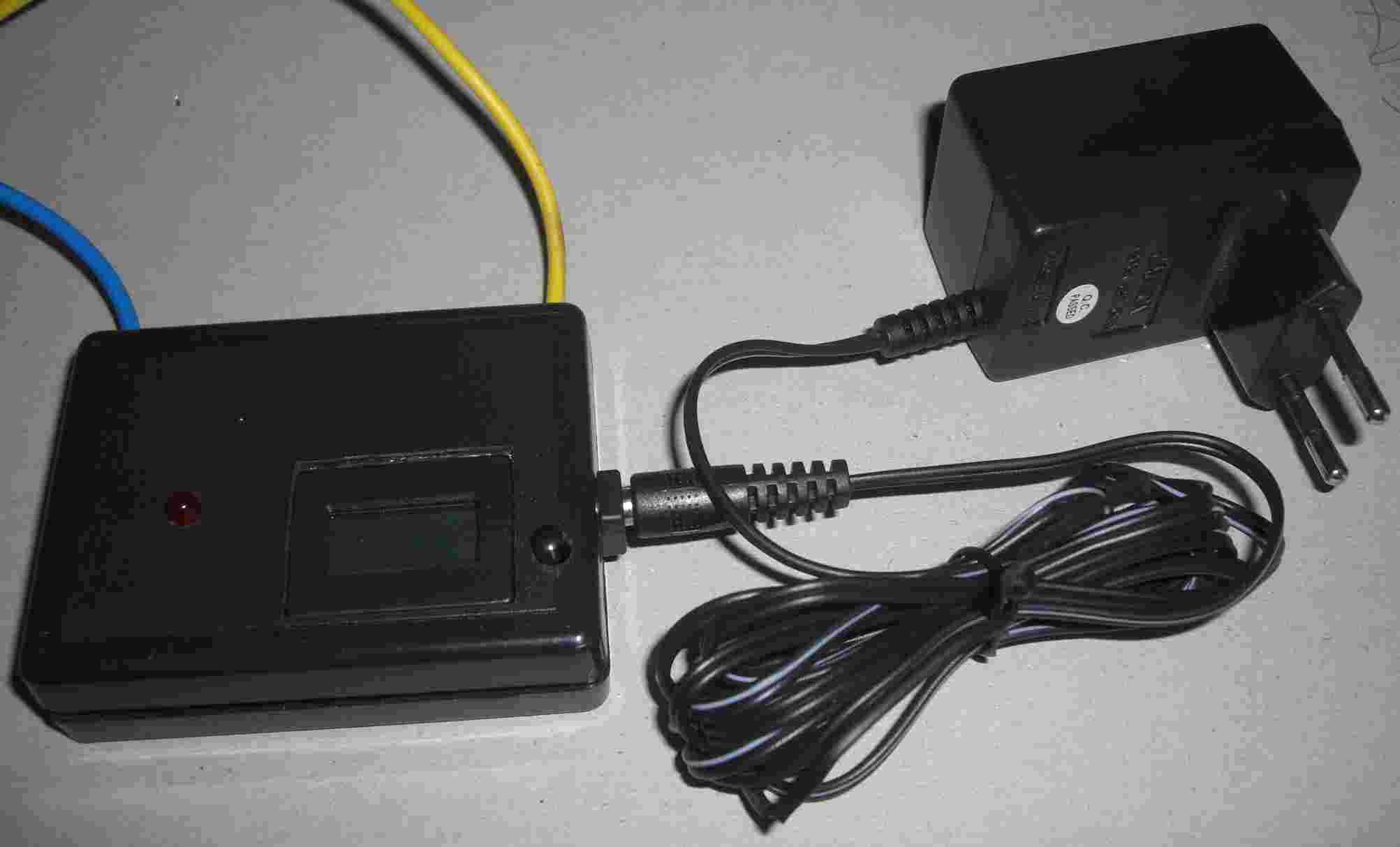

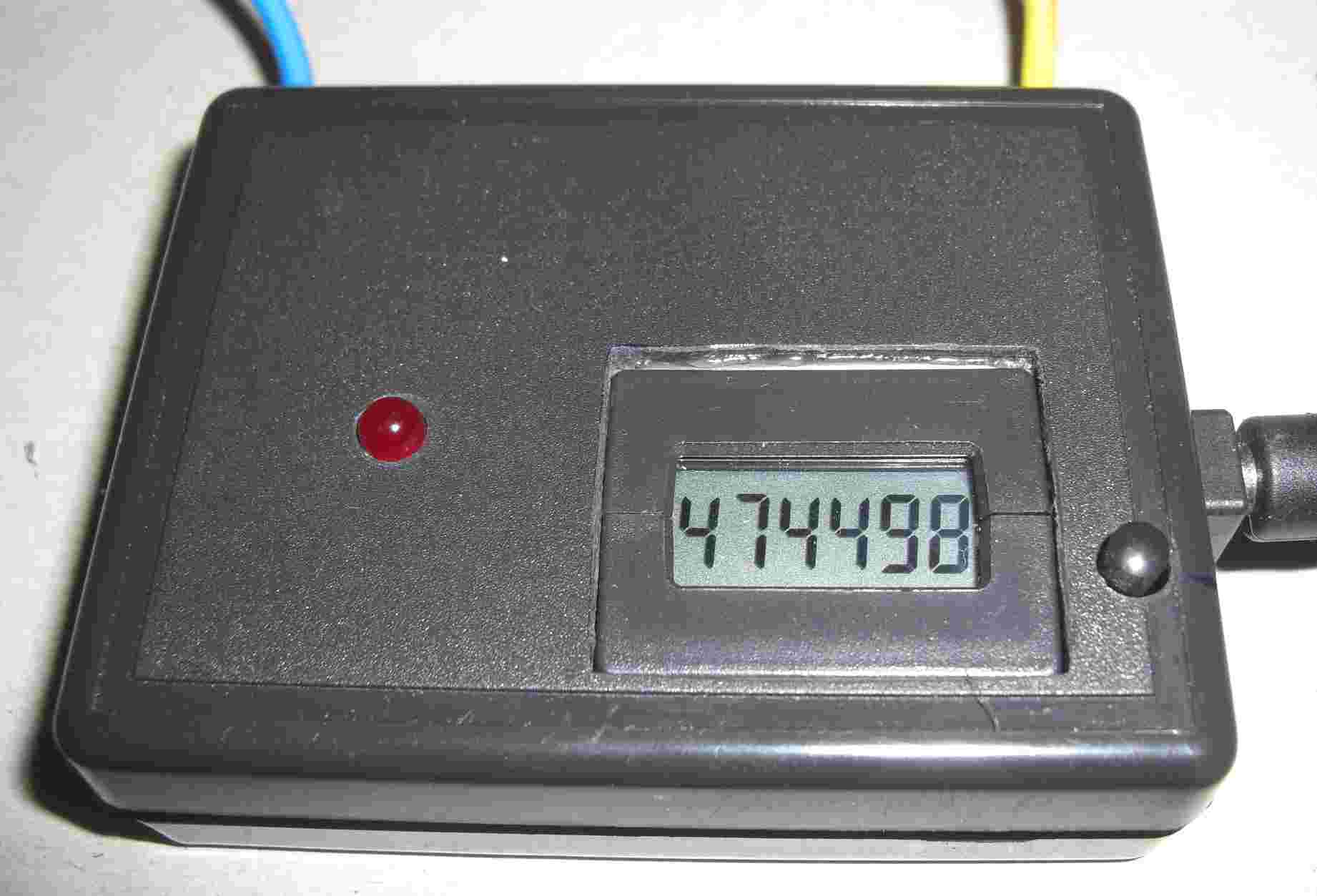

Hochspannungs-Pulszähler mit Reset, Lochrasterplatine, Gehäuse,
zählt Hochspannungspulse ca. von 1kV bis 12kV (z.B. von Weidezaungerät)
Abmessungen: (80 x 60 x 25)mm

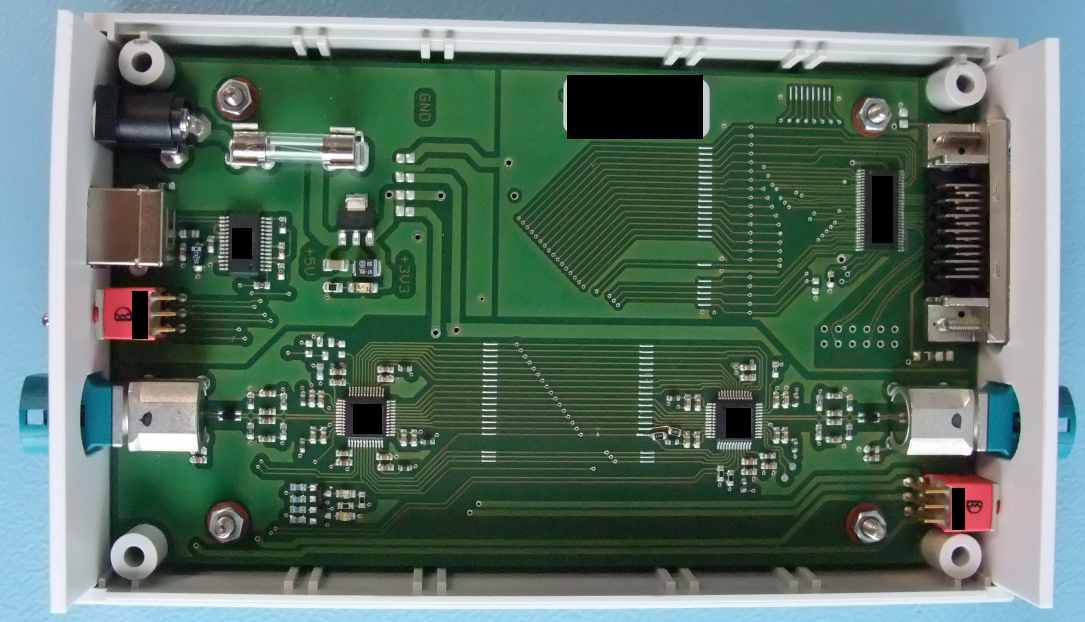

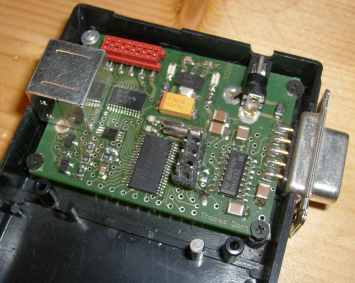

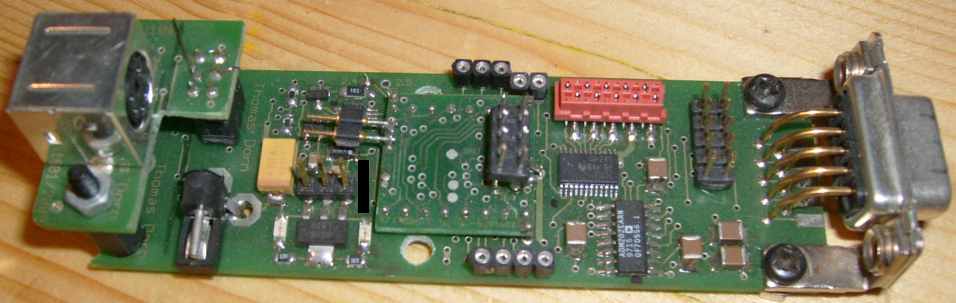

Datenkonverter, 4-lagig, impedanzkontrolliert, ca. 150mm x 80mm, in Gehäuse

..

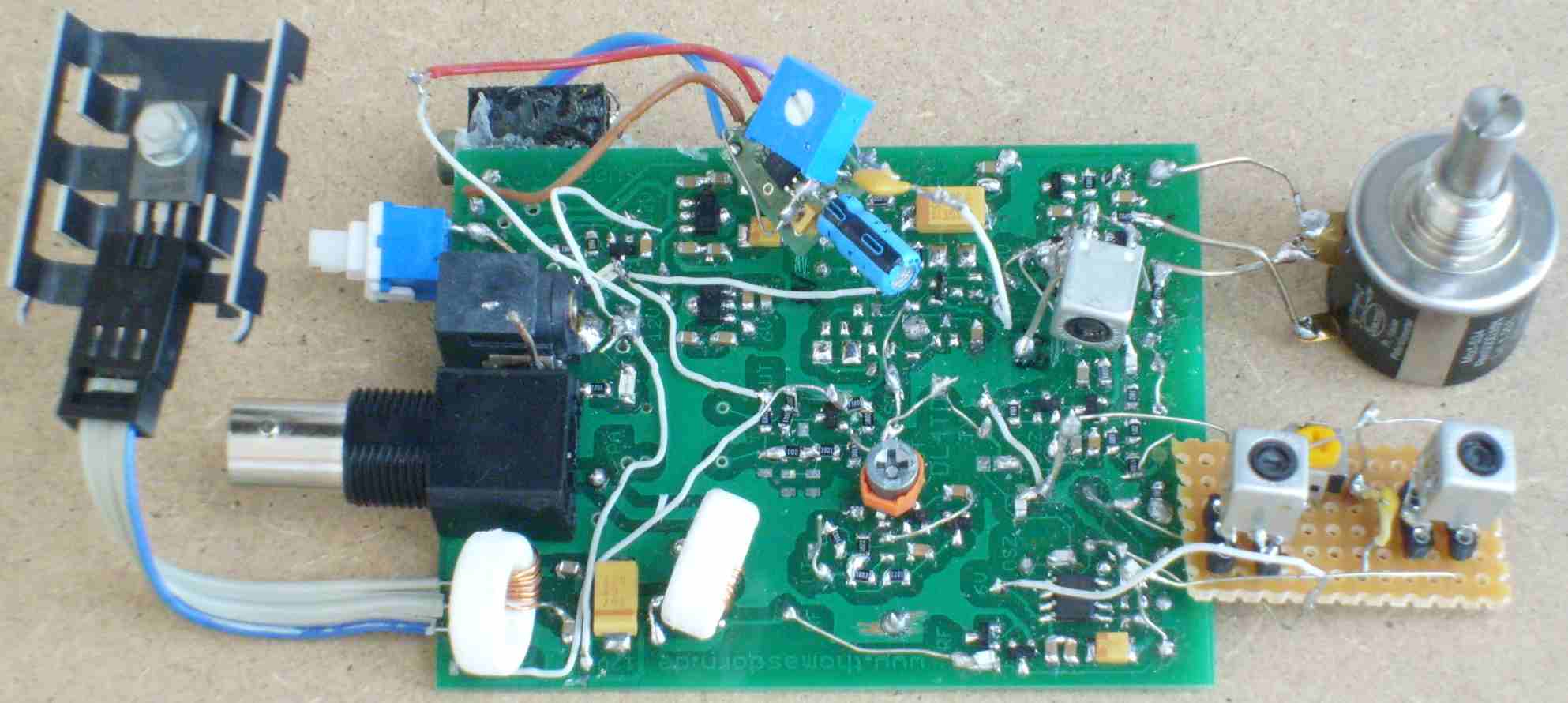

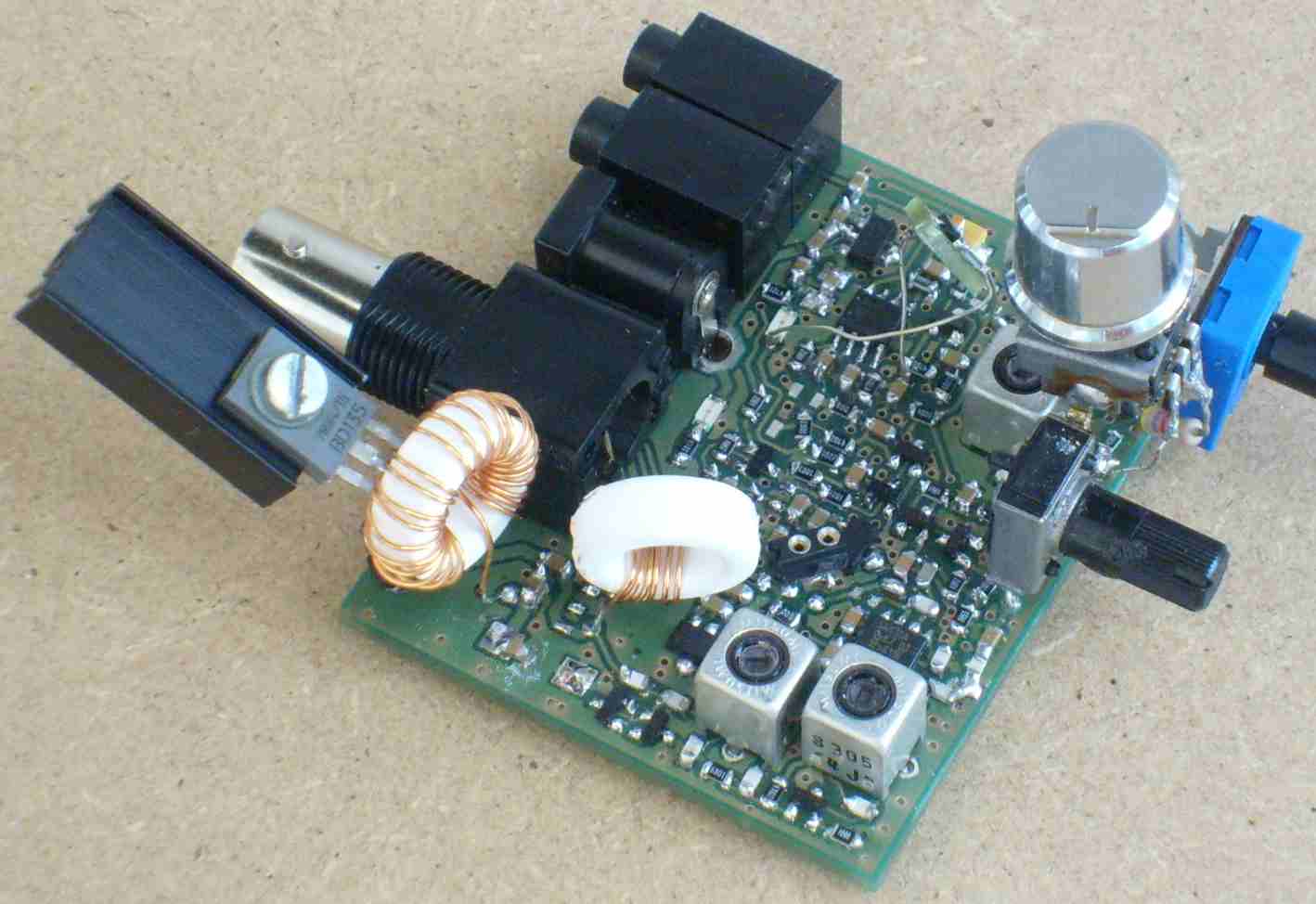

Amateurfunk QRP-Transceiver 40m-Band (7,0 - 7,2)MHz für CW
Erste Entwicklungsstufe (80 x 60)mm und Prototyp (50 x 60)mm

..

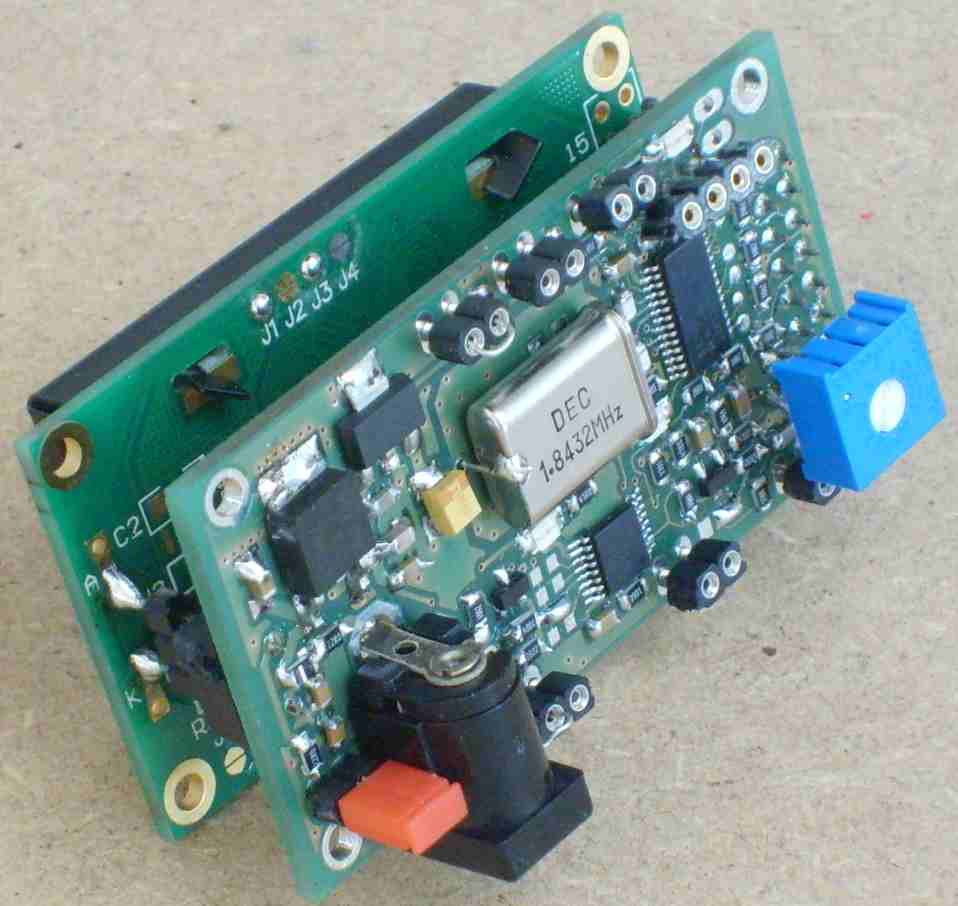

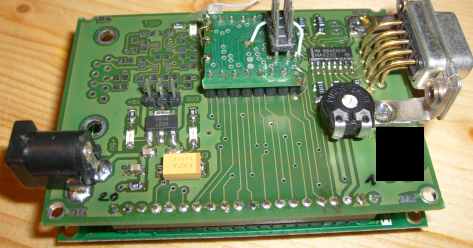

Multi-Frequenzmessmodul mit MSP430 und LCD-Anzeige 8x2 (für QRP-TRX Messungen: Frequenz, Betriebsspannung, Temperatur)

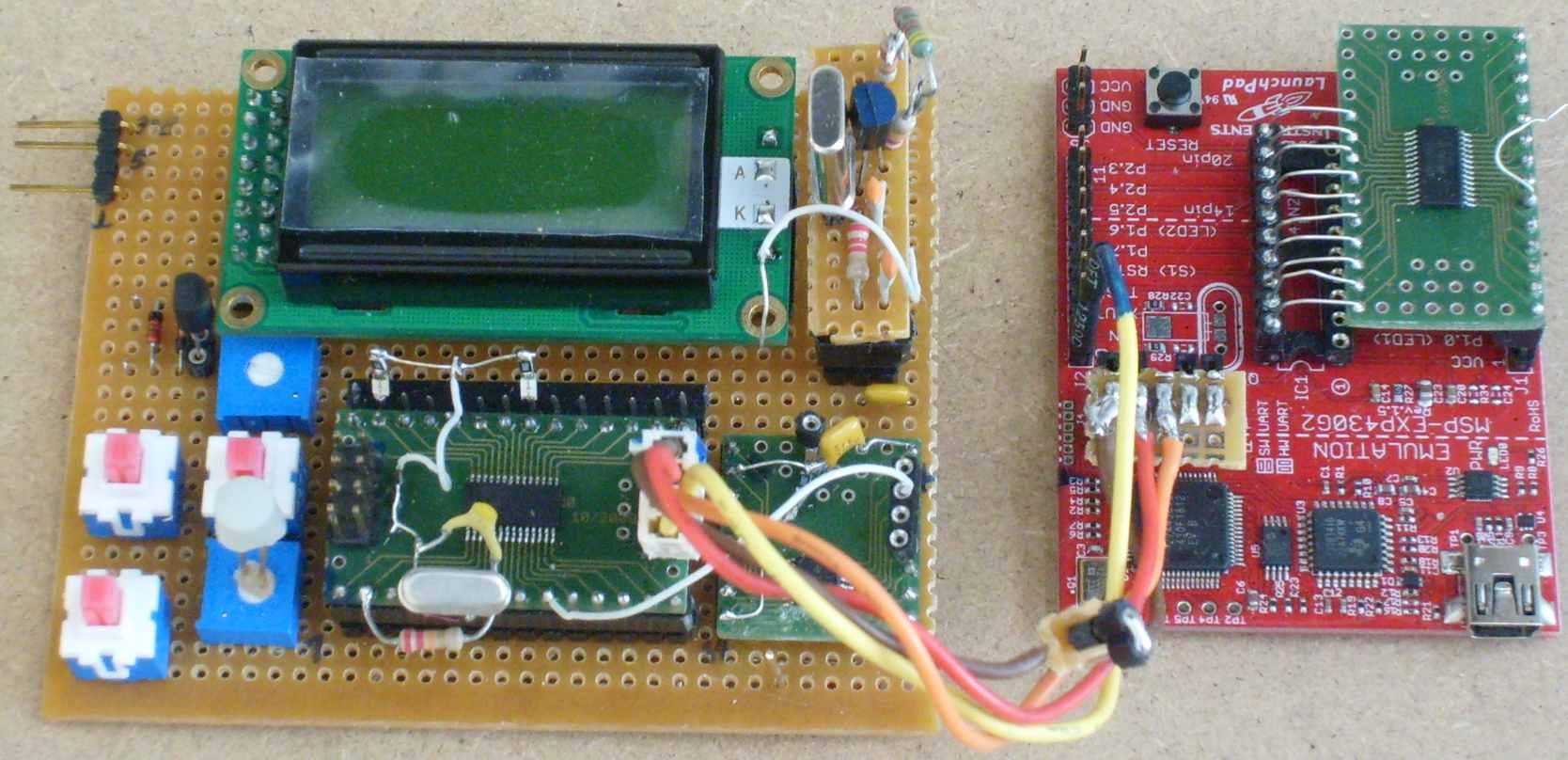

Entwicklungsaufbau und Prototyp (32 x 60)mm, (Debug-Interface von TI)

...

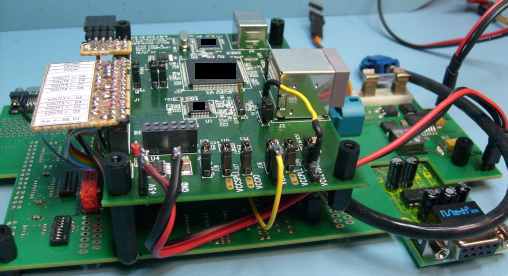

Verschiedene Testaufbauten mit EVM-Boards mit/ohne Gehäuse montiert und verdrahtet

...
....
......
Verschiedene PCB's und Prototypen
