PS2CONV
Für den Anschluss einer PS/2-Tastatur an eine RS232 Schnittstelle

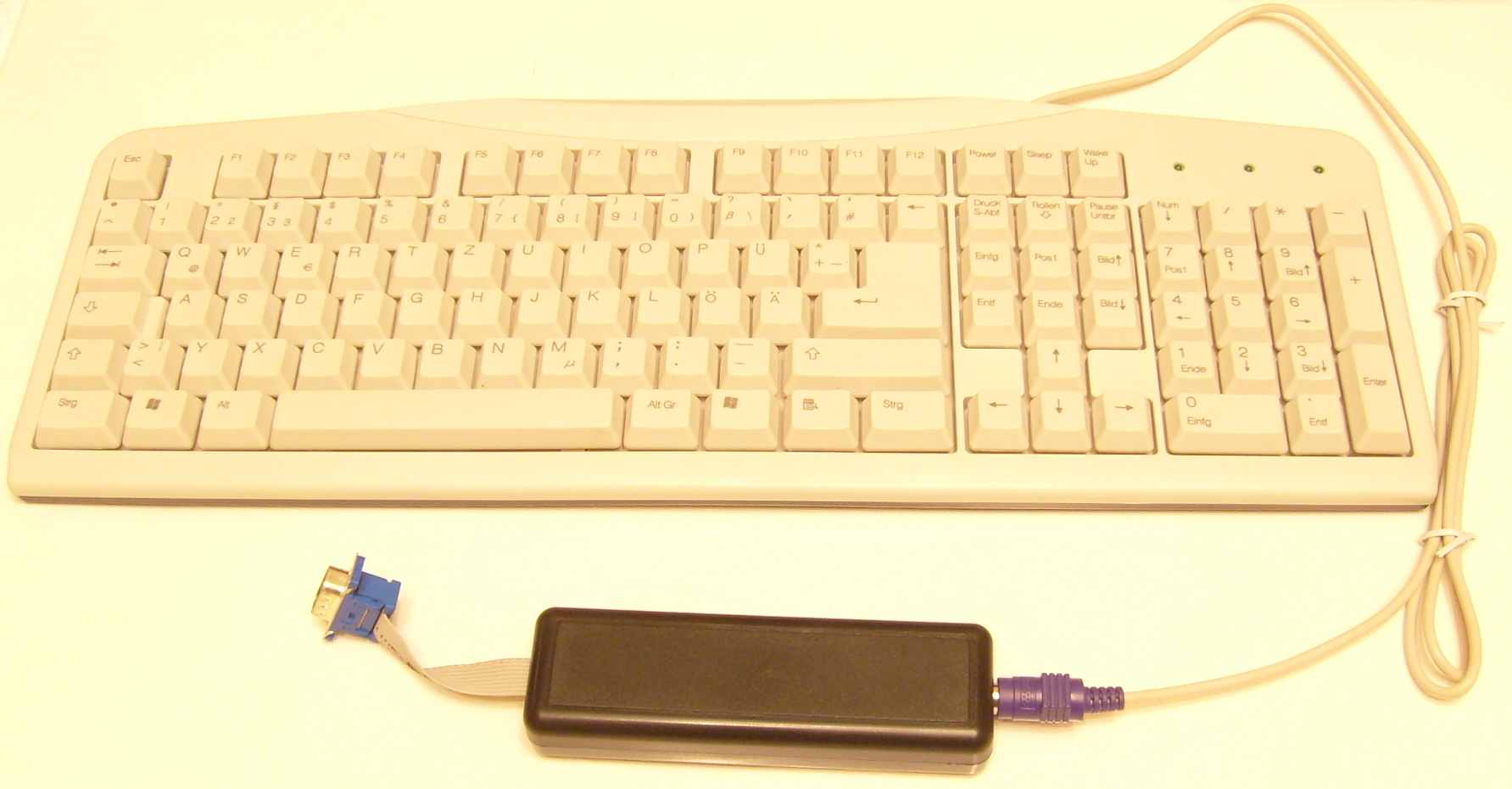

............. Abb. ähnlich


Anwendungsbeispiel:
Sie haben eine RS232 Schnittstelle und wollen Daten zur Steuerung oder für Tests über die Schnittstelle schicken?
Sie benötigen dazu nur eine handelsübliche PS/2-Tastatur,den Converter PS2CONV und gegebenfalls eine externe 5V-Spannungsversorgung.

Produktbeschreibung:
Der PS2CONV ist ein einfach anzuschliessender Converter / Adapter, der an jede handelsübliche PS/2 Tastatur angeschlossen werden kann. Die Gegenseite wird an einen 9-poligen SUB-D Stecker (z.B. vom PC kommend, DTE, male) angeschlossen. Die Betriebsspannung kann wahlweise über eine Hohlstecker-Buchse, oder über einen Pin des SUB-D angeschlossen werden.
Der Datentrasfer findet nur in eine Richtung statt. D.h. es besteht nur die Möglichkeit von der PS/2 Tastatur zum Host (RS232) zu senden.

Technische Daten (pro Modul):

  Modulabmessungen (BxHxL) (38 x 24x 128)mm
  Übertragungsrate RS232 9,6kBit/s (9600Baud)
  Betriebsspannung 5,0V


Mittlere Stromaufnahme

ca. 50mA


Zeichensatz:
ASCII Zeichensatz

Lieferumfang:
Da ich keinen Handel mehr betreibe, können diese Produkte nicht mehr käuflich erworben werden. Es besteht jedoch die Möglichkeit die gesamte Entwicklung zu erwerben bzw. weiter entwickeln zu lassen.

Änderungen vorbehalten, Stand: 12/2016
